Fotodetektor InGaAs Kecepatan Tinggi LK-HHPD

  • Bandwidth Lebar, Kecepatan Tinggi
  • Responsivitas Tinggi
  • Bias-T yang Terintegrasi
  • Input saturasi tinggi
  • Konektor SMA tertutup rapat
  • Arus Gelap Rendah, rasio sinyal terhadap derau tinggi.
  • Faktor Bentuk Kecil.
INQUIRY

+86 29 88244373

Deskripsi Produk*

LK-HHPD adalah modul detektor berkecepatan tinggi yang cocok untuk aplikasi digital dan analog, dilengkapi fotodioda PIN InGaAs yang mencakup panjang gelombang 1250 hingga 1650 nm. Modul ini menawarkan bandwidth 12 GHz atau 18 GHz dan beroperasi dengan daya +5V. Modul ini kompatibel dengan serat optik mode tunggal standar 9/125μm dan memiliki konektor SMA untuk keluaran RF dengan impedansi pencocokan 50 ohm.

LK-HHPD cocok untuk aplikasi dengan kecepatan data tinggi, karena disegel secara hermetis untuk melindungi dari faktor lingkungan, memastikan keandalan dan daya tahan. Desainnya ringan, dengan berat kurang dari 23 gram, sehingga ideal untuk aplikasi portabel atau dengan ruang terbatas. Modul ini telah disertifikasi sesuai dengan Restriction of Hazardous Substances (RoHS) Directive 2.0, yang menunjukkan kepatuhan terhadap standar lingkungan dan keselamatan.

Spesifikasi teknis
Peringkat Khas & Maksimum Mutlak
Parameter Sim. Typ penilaian Satuan
Kisaran suhu penyimpanan TSTG -45 ～ +85 -55 ～ +100 ℃
Kisaran suhu kasus operasi TC 25 -40 ～ +85 ℃
Tegangan Bias VR 5 +4.75 ～ +5.25 V
Daya Masukan Optik pin 0 +13 dBm
Daya Optik Terbakar PB - +16 dBm
Suhu penyolderan timah Tp 280（10 dtk） 330（10 dtk） ℃
Karakteristik Listrik / Optik ( TC = 22 ± 3℃ )
Parameter sym Tes kondisi Nilai Parameter Satuan
Rentang panjang gelombang λ - 1000 ～ 1650 nm
Rentang frekuensi - - X-Pita Ku-Band -
Bandwidth Sinyal Kecil f-3dB TC = 22 ± 3℃ 0.3 ～ 12 0.8 ～ 18 GHz
Tanggung jawab Re VR =+5 V, Pin = 10mW panjang gelombang = 1310nm 0.75 0.75 A / W
      panjang gelombang = 1550nm 0.7 0.7
Keluaran VSWR VSWR - ≤ 2 ≤ 2.2 -
Kerataan Amplitudo A TC =-45～+85 ℃ ≤ ±1.5 dB
Kekuatan Optik Saturasi Ps VR =+5 V, λ = 1550 nm
Modulasi AC		 13 dBm
Daya Keluaran RF Saturasi Pdi luar - -10 dBm
Arus Gelap Id VR = 5 V ≤ 10 nA
Output Impedance RL - 50 Ω

● Kurva Responsivitas Khas

(Gambar 1 Respon Frekuensi Fotodetektor Pita X)

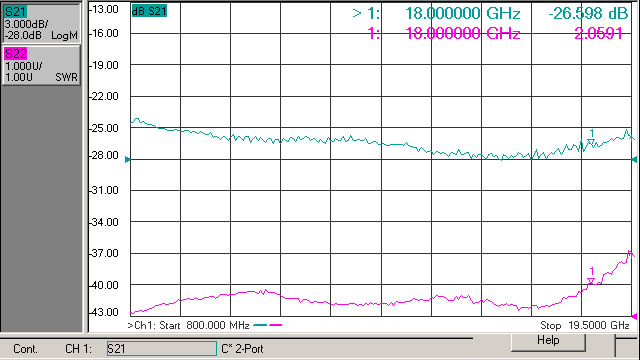

(Gambar 2 Respon Frekuensi Fotodetektor Ku-Band)

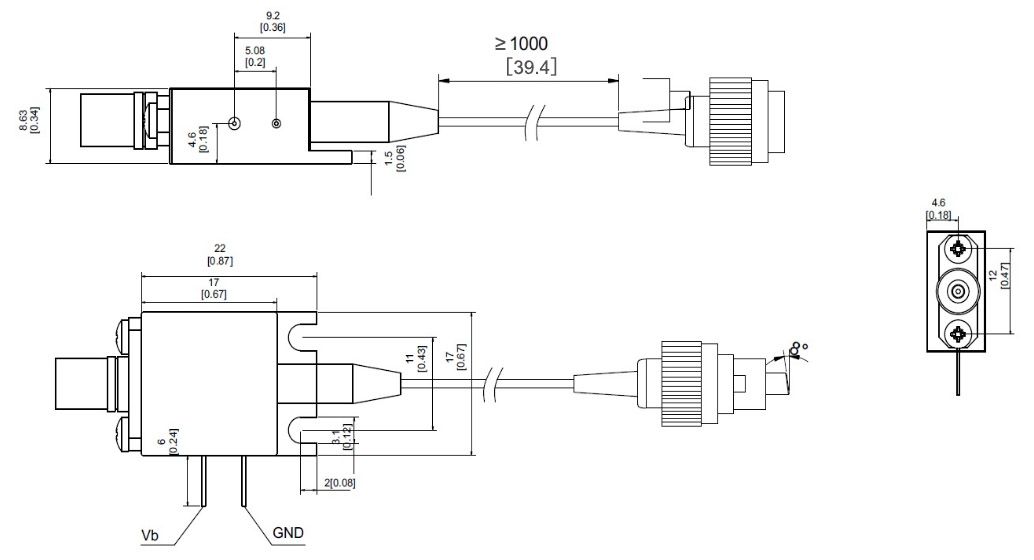

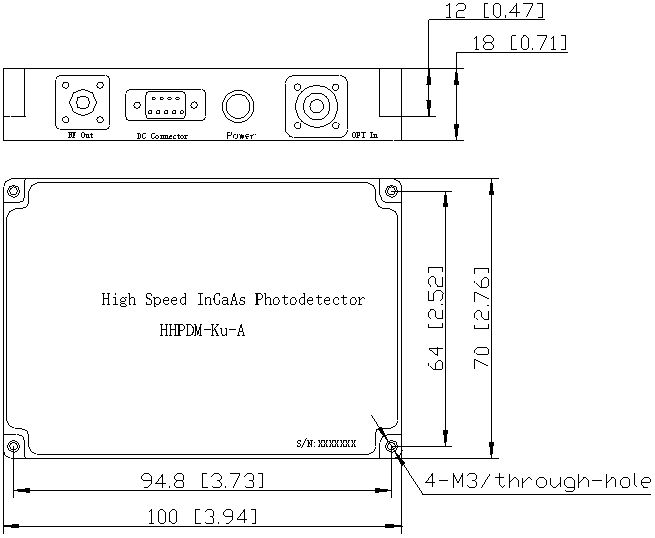

● Dimensi dan Pin (Unit: inci)

Konektor RF: Konektor SMA

●meminta informasi

Lembar 1：

Kode Bandwidth Analog
X 0.3 ～ 12 GHz
Ku 0.8 ～ 18 GHz

Lembar 2：

Kode Konektor Jenis Ucapan
N Tanpa Konektor Pigtail serat mode tunggal 9/125 μm
A FC / APC

● Tindakan pencegahan

  • Radius pembengkokan serat tidak kurang dari 20 mm untuk menghindari kerusakan serat.

  • Pastikan sisi sambungan serat bersih sebelum menghubungkannya ke sirkuit opto.

  • Perlindungan ESD yang tepat diperlukan dalam penyimpanan, transportasi, dan penggunaan.

Semua fotodetektor standar kami dapat disesuaikan menjadi modul！

Aplikasi

  • Komunikasi Serat Optik

  • Pemrosesan Informasi Radar

  • Warfare Elektronik

  • Uji dan Pengukuran Sinyal Kecepatan Tinggi

  • Keamanan dan Pengawasan
